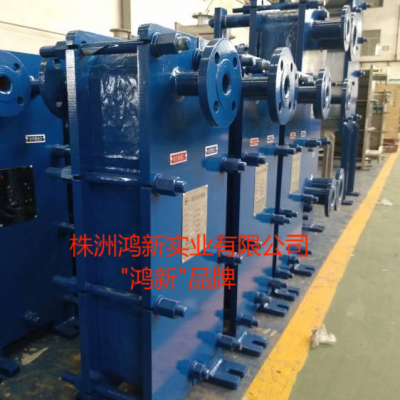

板式热交换器由许多张冲有四个孔的波纹金属薄板，按照设计要求组装，经固定压紧板，活动压紧板，导杆，夹紧螺杆压紧而成。板片由大型压机一次压制成型，冲有四个角孔，扣上配套密封垫片起密封和引流作用。板片组装交错叠置形成复杂的网状触点和流体通道，冷热介质在每张板片的两侧间隔逆流换热。

板式热交换器结构图

板式换热器特点：

　　1、传热系数高：一般的说，板式换热器传热系统传热系数X值可达到3000~7000W/㎡.℃。这表明板式换热器只需要管壳式换热器面积的1/2~1/4即可达到同样的效果。

　　2、投资低：在相同工况下，板式换热器由于换热面积、占地面积、冷却水用量少，使设备投资、动力消耗等费用大大降低。特别当采用昂贵材料时，投资降低更为明显。

　　3、结构紧凑，维修方便：在工况相同条件下，板式换热器所占空间仅为管壳式换热器的1/2~1/3.维修方便，只需松开夹紧螺杆，在原空间范围内即可拆装，不必像管壳式换热器需预留很大空间来检修。

　　4、板片使用进的模具设计，液体分布采用十字形分流结构，导杆采用六点定位，波纹角度引进锐角、钝角设计密封垫采用BRK扣垫型，垫片与板片之间不再需要胶水粘合固定，方便拆装、维修。这样板式热效***，阻力小，板片定位准确。

　　5、其板片薄(0.45~0.8mm)，逆流设计，人字形波纹使流体在极低的流速下即可发生强烈的湍流，湍流又有自净作用，防止污垢生成，这都***其传热效率特别高。

　　6、换热面积可随意增减：板式热交换器板片为独立单元，可随意增减换热面积或流程，这样可适应不同工况要求。

　　7、使用***：在板片之间密封装置上设计了二道密封，同时开有信号孔，一旦发生泄漏，介质自然排到热交换器外部，既防止二种介质相混，又起到安全报警作用。

板式热交换器技术指标:

　　工作压力：2.0MPa 设计温度：-50～200℃

　　板片厚度：0.45～0.7mm 连接方式：螺纹、法兰、活接

　　板片材质：AISI304、316、316L、钛(TA1)、哈氏合金(C-276)、254SMO、镍材、310S、904等。

板式热交换器主要技术参数
